Role induktorů byla popsána v předchozích článcích. Jaké druhy induktorů tedy existují?
Mnoho metod klasifikace tlumivek lze rozdělit na pevné tlumivky a proměnné tlumivky podle tvaru indukčnosti. Podle vlastností magnetické permeability se dělí na dutou cívku, feritovou cívku, železnou cívku a měděnou cívku. Struktura vinutí je rozdělena na jednovrstvou cívku, vícevrstvou cívku a voštinovou cívku... Tento článek představuje především několik běžných induktorů.
1. Výkonová tlumivka vinutí čipu
Obecně se skládá z cívek a magnetických jader, které filtrují a kmitají obvod. Vyznačuje se širokým rozsahem indukčnosti, vysokou přesností indukčnosti, nízkými ztrátami, jednoduchým výrobním procesem a nízkou cenou, ale jeho nevýhodou je omezení v další miniaturizaci.
2. Integrovaný tvářecí induktor
Integrované lisované induktory, také známé jako lisované induktory, jsou vyrobeny pohřbením těla vinutí do kovového magnetického prášku. Ve srovnání s induktory vinutí má lepší účinek magnetického stínění, silné antielektromagnetické rušení a silnou saturační schopnost.
3. Laminované induktory
Proto název znamená, že laminované induktory jsou mnoho vrstev naskládaných dohromady, ale tato vrstva odkazuje na feritovou vrstvu. Laminované induktory, malé rozměry, velmi vysoký stupeň standardizace, velmi vhodné pro velkosériovou automatizovanou strojní výrobu.
4. Feritový kuličkový filtr
Celý název je feritový magnetický perličkový filtr, který má pozoruhodný účinek ve vysokofrekvenčním filtrování a je široce používán kvůli své nízké ceně. V současnosti zahrnuje různé formy balení, jako jsou duté magnetické kuličky, magnetické kuličky s průchozím jádrem a magnetické kuličky náplasti.
5. I-induktor
I-induktory se obecně skládají z magnetického jádra, vinutí drátu a dalších materiálů, jejich základní struktura je podobná výkonové tlumivce vinutí, zásuvné I-tlumivky mohou být navrženy do velkých proudových induktorů kvůli jejich velkému objemu a velkému vinutí prostor, takže má určité výhody v aplikacích vysoce výkonných produktů.

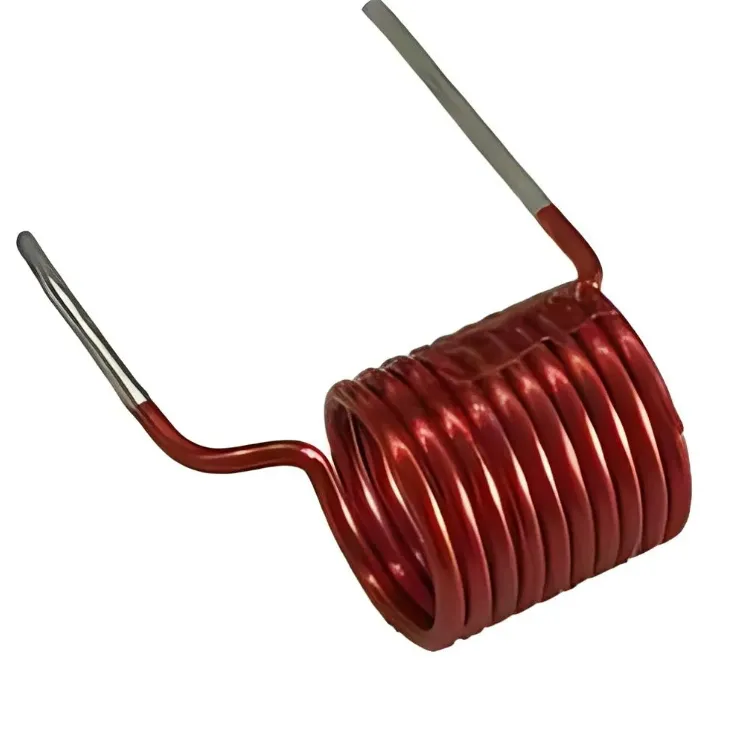

6. Duté induktory
Dutý induktor se používá hlavně pro zpracování signálu a používá se pro rezonanci, příjem a vysílání. Vzduch lze použít ve vysokofrekvenčních obvodech, takže některé výrobky, které nejsou příliš náročné, se stále používají.
7. Tyčové induktory
Tyčová cívka je vylepšenou verzí duté cívky, hodnota indukčnosti je úměrná permeabilitě, magnetický materiál do duté cívky, hodnota indukčnosti, hodnota Q atd. se výrazně zlepší.
8. Barevný kruhový induktor
Barevné kruhové induktory jsou vylepšené produkty tyčových induktorů, především zásuvné produkty, používané především pro zpracování signálu. Cena je velmi nízká a mnoho elektronických produktů nižší třídy stále používá induktory s barevným prstencem.
9. Kruhové induktory
Toroidní induktor se skládá hlavně z toroidního magnetického jádra a cívkového zařízení, je nejideálnější induktor, uzavřený magnetický obvod, výkon EMI je dobrý a snadno se počítá a navrhuje, ale jeho nedostatky vyžadují ruční navíjení.
10. Skeletové induktory
Společná struktura EE, UU, její podstatou je induktor společného režimu, ve srovnání s kruhovým induktorem má vyšší stupeň automatizace.
11. Ploché tlumivky
Vylepšený produkt prstencového induktoru lze automaticky navíjet, ploché vedení má velký průřez a dokáže zajistit průchod velkého proudu, který může do určité míry nahradit kruhový induktor.
12. Transformátor
Transformátory lze považovat za speciální induktory a často se používají ke spínání napájecích zdrojů. Kromě toho se v topologii výkonu běžně používají tlumivky PFC a tlumivky LR a některá data jsou také považována za transformátor a jeho podstatou je induktor.
